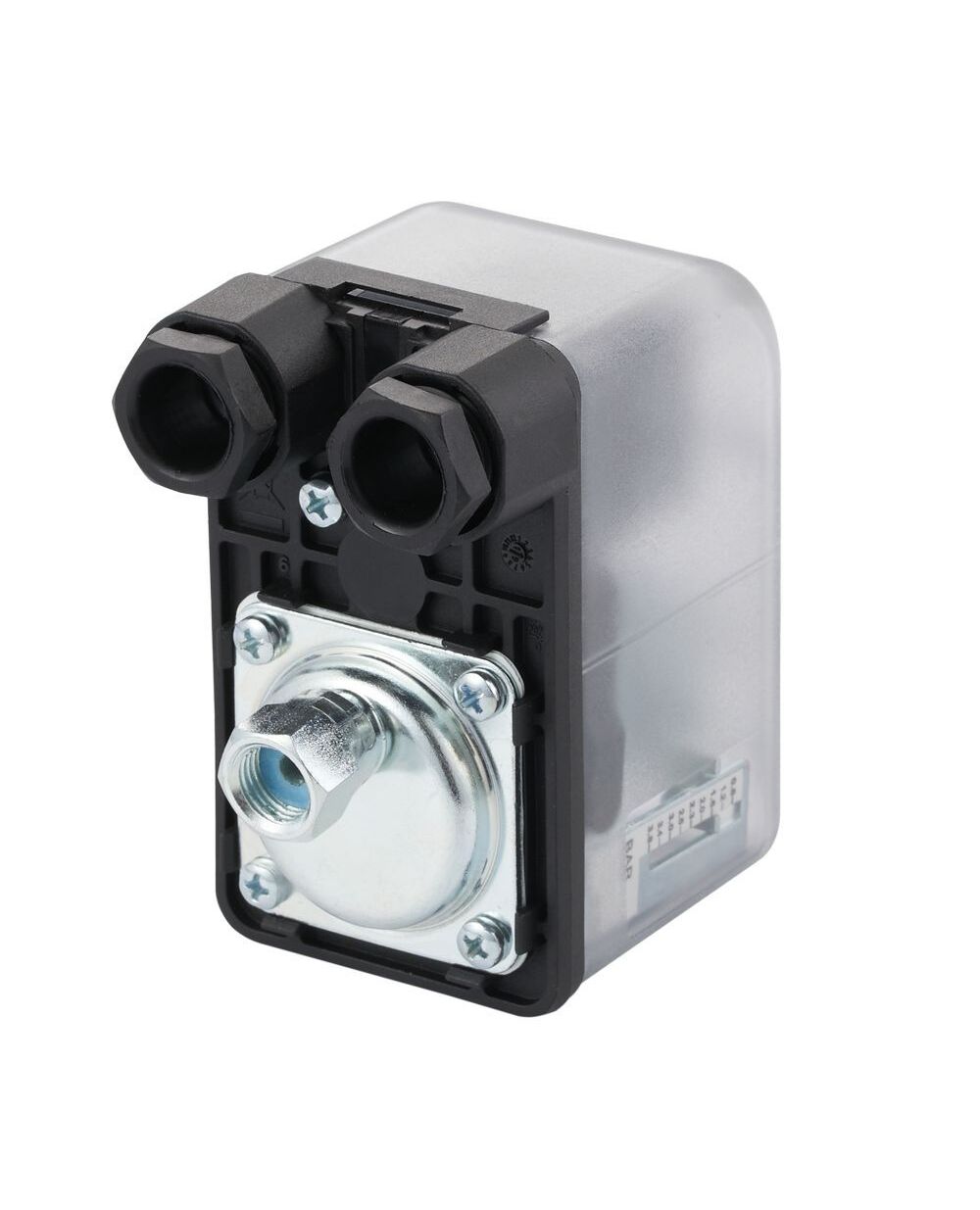

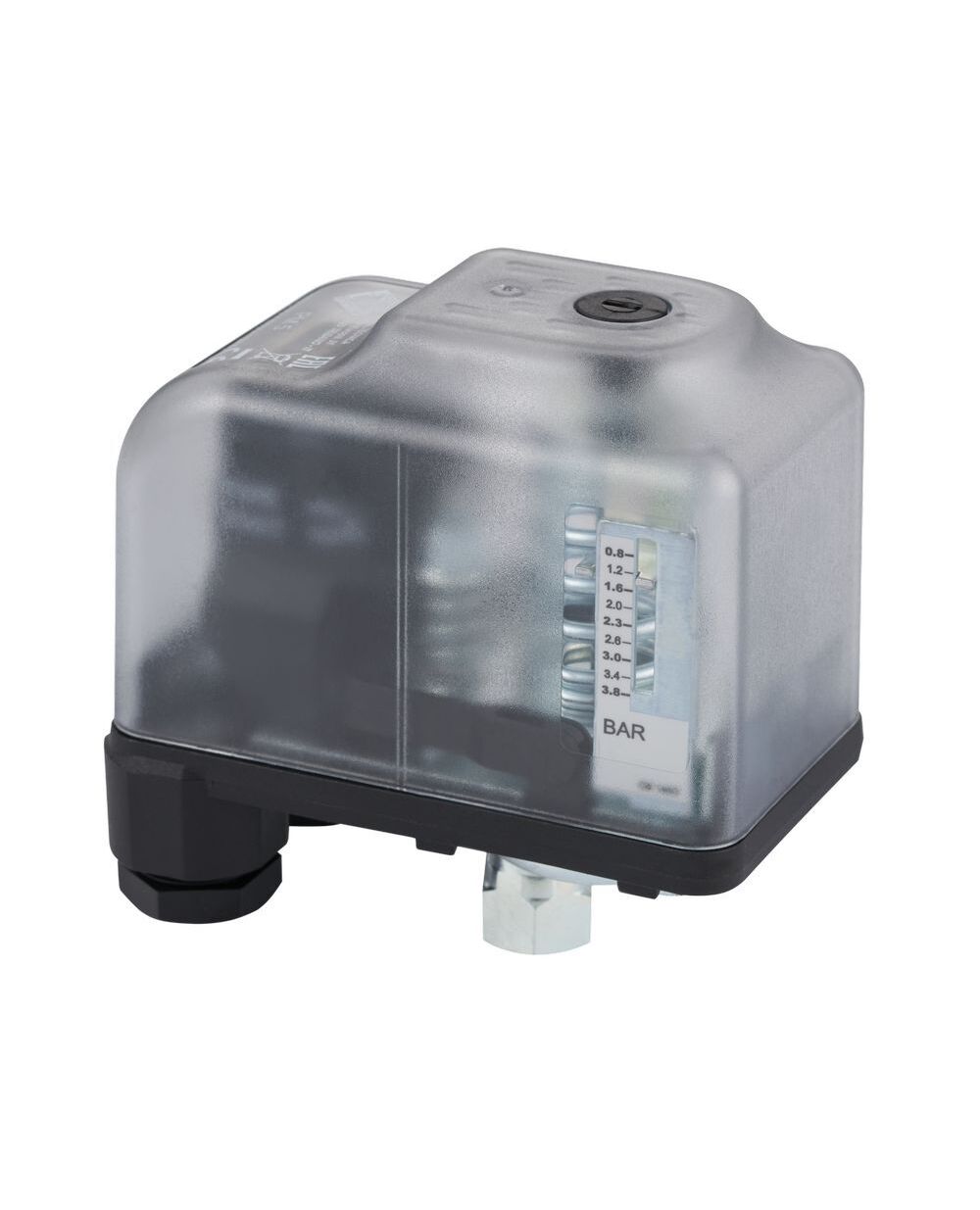

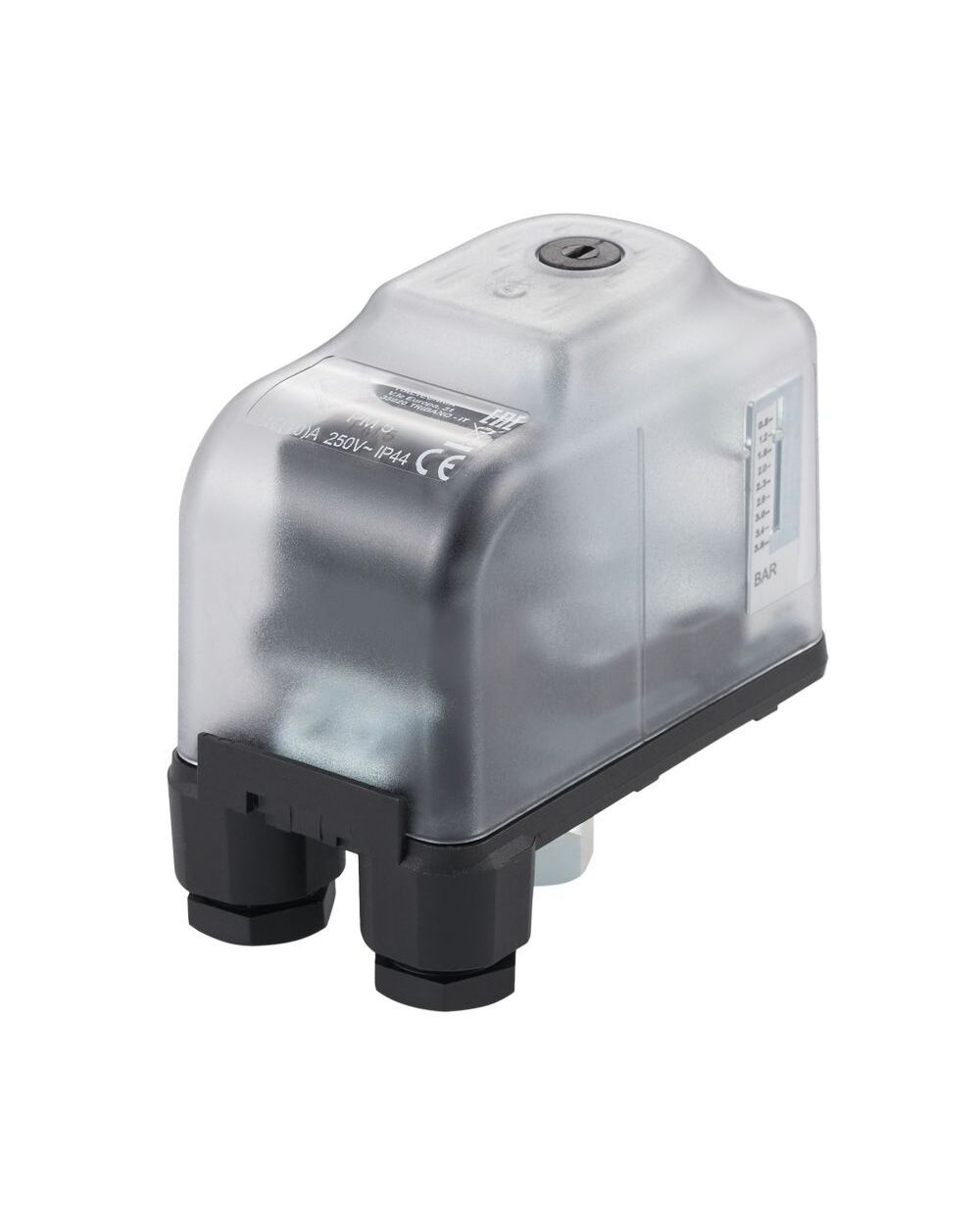

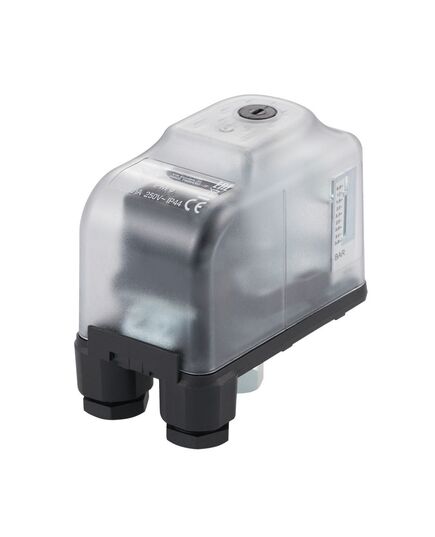

Реле давления ZEGOR SK-9M, резьба 1/4" (вращ. гайка), 1-5.5бар, прозрачный корпус
Реле давления ZEGOR SK-9M - устройство, управляющее включением-выключением насоса при достижении в водопроводной сети определенного, заранее установленного давления. Реле давления предназначено для управления включением-выключением любых однофазных (230 В) насосов. Реле включает насос, когда давление падает ниже давления включения и выключает насос, когда давление в системе превышает давление выключения.
Настройка:
Реле включает насос при понижении давления в системе до 1,4 атм и отключает при достижении порога давления 2,8 атмосферы (заводская настройка). Регулировать давления включения и разницы между включением и выключением можно с помощью регулировочных винтов.

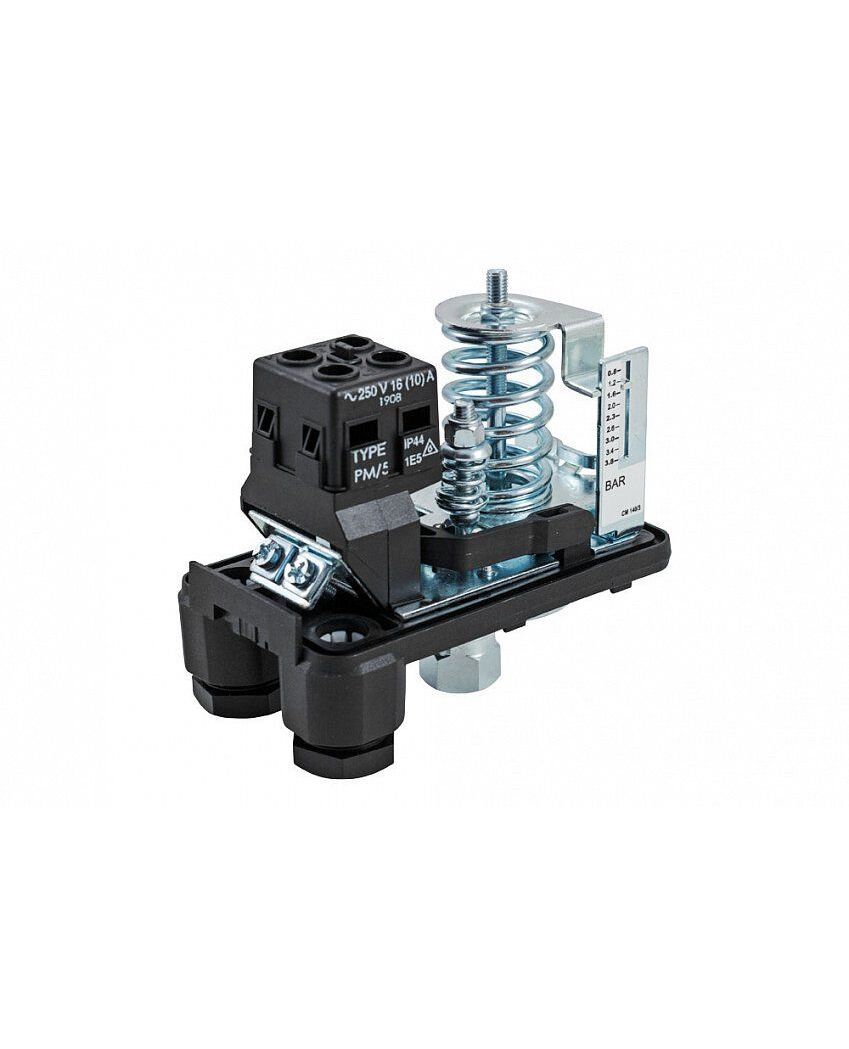

Для изменения заводской настройки реле давления для насоса необходимо: отключить реле от электропитания. отвинтить пластмассовый винт и снять с реле крышку. винт от большой пружины регулирует давление включения насоса (вращением по часовой стрелки — увеличивается давление включения, против часовой — уменьшается давление выключения. винт от малой пружины регулирует дельту (разницу) между давлением включения и отключения насоса (вращением гайки (малой пружины) по часовой стрелке, увеличивается разность между давлением включения и выключения электронасоса (и наоборот). Настройку на определенное давление необходимо производить с использованием манометра.
Технические характеристики:
- Тип: Реле давления
- Напряжение 220-230В 50 Гц
- Мощность 1,5 кВт
- Рабочий ток 10 А
- Максимальный ток нагрузки 12 А
- Температура жидкости +1...+40С
- Максимальное рабочее давление 5 бар
- Заводская настройка давления включения Рмин: 1,4 бар
- Заводская настройка давления выключения Рмакс: 2,8 бар
- Диапазон настройки давления включения Рмин: 0,8...3 бар
- Диапазон настройки давления выключения Рмакс: 1,8...5 бар
- Присоединительный размер 1/4" дюйм
- Тип подключения: Внутренняя резьба
- Степень защиты: IP54
