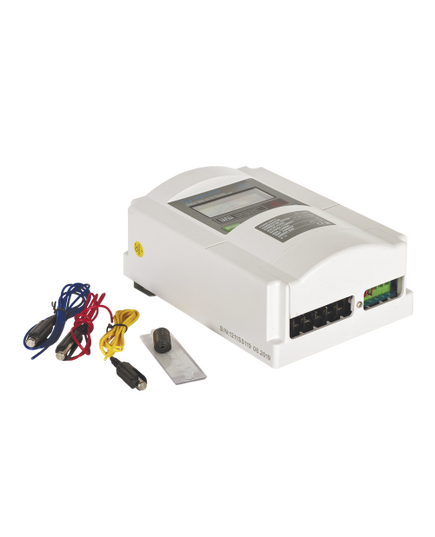

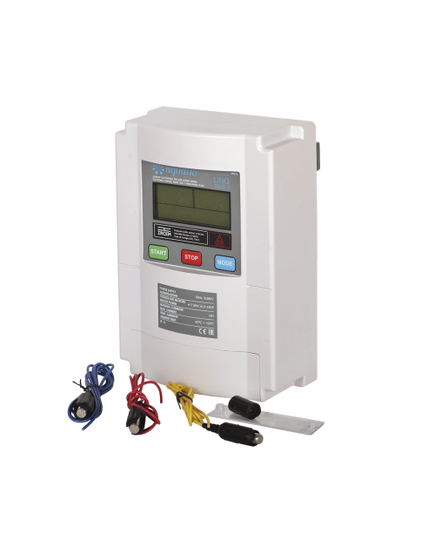

Шкаф управления и защиты AQUARIO UNO10.0T (6210aq)
Шкаф управления и защиты AQUARIO UNO10.0T (6210aq) предназначен для управления работой и защиты одного поверхностного или погружного электронасоса, работающего от трехфазной сети 3х380В, 50Гц. Применяются в системах водоснабжения, в производственных циклах на предприятиях, для управления дренажными насосами в системах водоотведения и канализации.
Устройство обеспечивает:
Запуск и остановка насоса в ручном режиме (независимо от внешних сигналов от возможных датчиков, реле и т.п.); Запуск и остановка насоса в автоматическом режиме от внешних сигналов: от выключателей (датчик уровня) поплавкового типа. Насос запускается и останавливается в зависимости от уровня воды в источнике; от кондуктометрических датчиков уровня (электродов). Насос запускается и останавливается в зависимости от уровня воды в источнике; от реле давления. Насос запускается и останавливается по мере достижения настроенных уровней давления. Эксплуатация осуществляется с мембранным баком; Защита насоса от работы без воды по сигналам от кондуктометрических датчиков уровня или поплавкового выключателя; Защита насоса от работы без воды без установки датчиков, по величине потребляемого электродвигателем тока; Защита насоса от недостатка и избыточного напряжения в сети; Защита насоса от потери (обрыва) фазы в питающей электросети; Защита насоса от перегрузки по току; Защита от перегорания при блокировке вала насоса; Защита шкафа управления при коротком замыкании; Индикация параметров электросети, состояния насоса, типа ошибки при срабатывания защиты.
- Мощность электродвигателя насоса (механическая, Р2) – 4.0 ÷ 7.5 кВт / 5,5 ÷ 10 НР
- Максимальный рабочий ток в одной фазе 18 А
- Номинальные параметры электросети 3 х 380 В, 50 Гц
- Температура окружающей среды от – 40°С до + 55°С
- Относительная влажность воздуха: не выше 90%, выпадение конденсата и коррозия на внутренних частях не допускается
- Класс защиты корпуса IP54
- Размеры 160х85х228 мм
- Вес 1,2 кг
